一 简介

常州西曼顿电器有限公司的XMD40AC-480-24L-A(K)正反转模块是专为40A及以上电流三相电机正反转设计的，抗干扰能力强，  性能可靠，  体积小，  安装方便。

XMD40AC-480-24L-A(K)系列模块在输入控制端设置逻辑正反信号互锁电路，  采用单片机和专用芯片，  有效防止正反两路可控硅同时导通造成相间短路。  输出端与输入控制端采用光电隔离，  内置 RC  吸收回路，  MOV保护。模块有两只 LED 发光管显示电机旋转方向。广泛应用于工矿业自动 化电机正反转驱动领域。

二 特点

1、    最新的相间短路保护技术采用最新技术防止任何状态下的相间短路，  内置专用芯片，  有效的防止在上电、断电、换相等 时刻的相间短路。

2、    高可靠的换相互锁技术新理念的换相互锁设计技术，  做到逻辑信号和正反转切换时间双重互锁。

3、    抗干扰能力强内置控制信号滤波电路，  RC吸收回路，  对来自周围空间的低频持续强干扰及瞬态尖峰脉冲干

扰均具有较强的抑制能力4、  内置电子刹车  （反向制动）  功能，  无需外加设备和电路，  实现停车自动制动  （需定制）  。

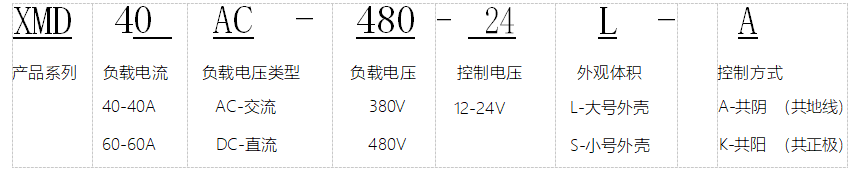

三、  型号

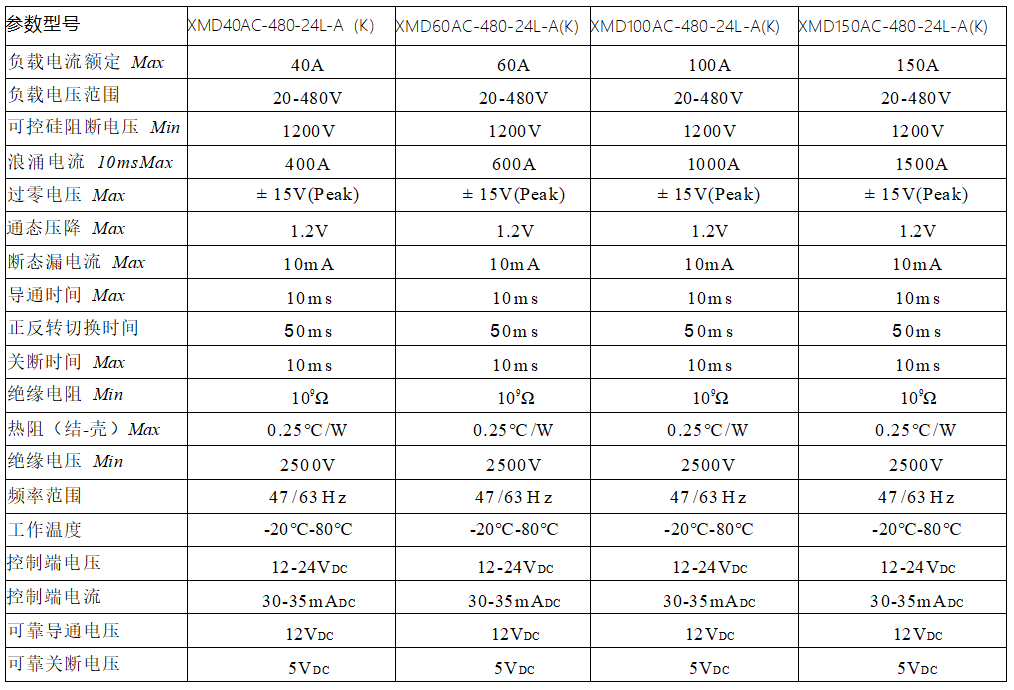

四、  参数
