产品描述

常州西曼顿电器有限公司的XMD20DC系列正反转模块是专

为20A、40A、60A等电流的直流电机正反转控制设计的， 抗干扰

能力强， 性能可靠， 体积小， 安装方便。

   专用MOS管驱动电路

   高可靠性H桥切换电路

  输入输出全隔离

  过流保护

  过流报警（定制）

  软启动（定制）

   LED状态显示

  控制电压： 12-24VDC

   负载电流： 20ADC、40ADC、60ADC

  绝缘电压： 2000Vrms （控制-输出， 金属底板-输出）

产品特点

. 高可靠的换向互锁技术

新理念的换向互锁设计技术， 做到控制逻辑信号和正反转切换时间双重互锁。

. 抗干扰能力强

内置控制信号滤波电路， RC吸收回路， 对来自周围空间的持续强干扰及瞬态尖峰脉冲干扰

均具有较强的抑制能力

. 可实现软启动功能

. 过流保护功能

. 过流报警功能（定制）

型号定义

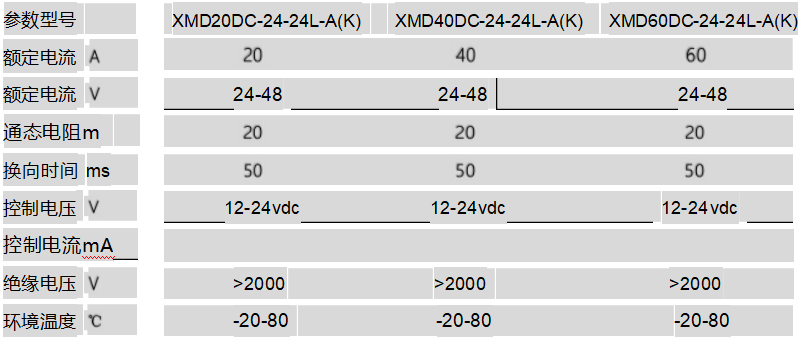

电气参数

（Ta=25℃,在良好的散热条件下）

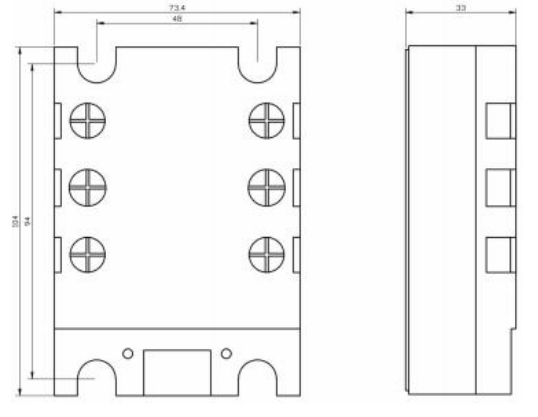

安装尺寸

（大号外形L   单位： mm）

产品参数

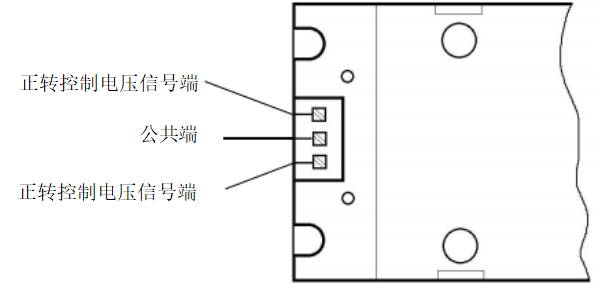

1、 产品默认是电压控制型的， 控制电压为12-24VDC， 控制端接线方式为共阴极（A系列） 或共

阳极（K系列） 连接。

2、客户需要控制电压为  5-12 VDC   的产品， 订货时需注明， 并提前咨询。

3、需要软启动的订货时请注明， 否则默认为普通型（无软启动功能） 产品发货。

4、本产品全系有过流保护功能， 如需要过流报警功能， 订货时请注明。
