 单相直流电机驱动模块简介

一、概述
单相直流电机驱动模块适合直流电机的单向和双向(正反转)运行的控制,具有控制方式简单,性能可靠,抗干扰能力强,没有机械触电,安全寿命长等特点,广泛用于直流电机频繁启动和正反转换向运行的场合!

二、主要特点
1、防驱动管短路保护技术:采用新技术防止任何状态下的驱动桥在上电、断电、换相等时刻的同侧端驱动管短路。
2、无限使用寿命:无内置继电器及任何机械触点,全电子器件集成,无运行寿命限制。
3、可靠的换相互锁技术:新型换相互锁设计技术,采用控制逻辑信号和正反转切换时间双重互锁。
4、很小的换相时间:正反转切换时间10mS~80mS。
5、抗干扰能力强:内置滤波电路,对来自周围空间的低频持续强干扰及瞬态尖峰脉冲干扰均具有较强的抑制能力。
6、红绿两色LED只指示:红色和绿色两只LED指示运行状态当两只LED全熄灭时表示全关断。
7、电压等级范围宽:适合各种常规电压等级的直流电机。

三、主要技术指标
型号
参数
XMDZ10-W(ZF)
XMDZ20-W(ZF)
XMDZ40-W(ZF)
主回路电压
及驱动芯片
12~30VDC(MOS管)
12~600VDC(IGBT)
12~30VDC(MOS管)
12~600VDC(IGBT)
12~30VDC(MOS管)
12~600VDC(IGBT)
主回路电流
10ADC
20ADC
40ADC
主回路导通电阻
≤15mΩ
≤15mΩ
≤15mΩ
主回路断态电阻
≥1010Ω
≥1010Ω
≥1010Ω
控制端电压
12~24VDC
12~24VDC
12~24VDC
控制端电流
≤5mADC(MOS管)
≤25mADC(IGBT)
≤5mADC(MOS管)
≤25mADC(IGBT)
≤5mADC(MOS管)
≤25mADC(IGBT)
主回路与控制端耐压
≥2000VAC
≥2000VAC
≥2000VAC
主回路与散热器耐压
≥2000VAC
≥2000VAC
≥2000VAC
正反转切换时间
≤80 mS
≤80 mS
≤80 mS
工作温度
-20℃~+80℃
-20℃~+80℃
-20℃~+80℃
相对湿度
≤85%
≤85%
≤85%



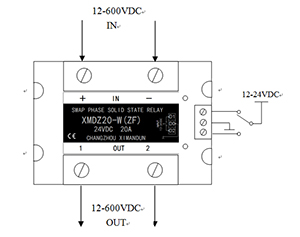

五、注意事项
1、输入电压极性绝对不允许接反!
2、避免输出端短路。
3、避免长时间过载。
4、对于正反转运行切换时间有特殊要求的,可以定制!
