  • 产品详情

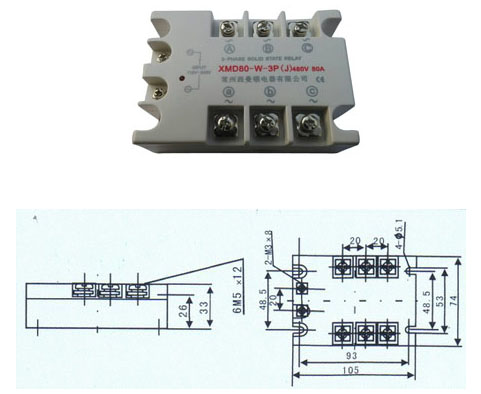

西曼顿系列三相固态继电器,采用可控硅代替传统触点作为切换装置,输入与输出之间采用光电隔离过零控制,是具有继电器特性无触点开关器件,有零电压开、零电压关的特点与传统继电器相比有对电网干扰小,寿命长、高可靠、速度快、无噪声、无火花、体积小等优点广泛应用于自动化控制系统、电炉温控、玻璃设备、轻工纺织、石油能源等领域。
电性能表:

型号
技术指标

XMD20-W-3P

XMD40-W
-3P

XMD60-W-3P

XMD80-W-3P

XMD100-W-3P

XMD120-W-3P

XMD150-W-3P







输
出
参

最大负载电流

20A(RMS)

40A(RMS

60A(RMS

80A(RMS

100A(RMS

120A(RMS

150A(RMS

负载电压范围

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-5000V
(RMS)

20-500V
(RMS)

浪涌电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

过零电压

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

通态压降

<1.2V
(RMS)

<1.2V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V (RMS)

<1.5V (RMS)

断态漏电

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

导通时间

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

关断时间

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

绝缘电阻

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

绝缘电压

>2500V

>2500V

>2500V

>2500V

>2500V

>2500V

>2500V

频率范围

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

输
入
参

控制电压范围

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

输入电流

5-20mADC

5-20mADC

5-20mADC

5-20mADC

5-20mADC

5-20mADC

5-20mADC

临界导通电压

4VDC

4VDC

4VDC

4VDC

4VDC

4VDC

4VDC

关断电压

2 VDC

2 VDC

2 VDC

2 VDC

2 VDC

2 VDC

2 VDC
