 SCR电力调整器
一、产品简介
面板采用多只LED指示灯,显示SCR电力调整器的工作状态及故障原因,方便有故障时及时进行维修。
PC板采用SMD贴片原件,抗干扰性佳,故障率低,绝无任何干扰现象。
内含缓启动功能,急速变化时更平稳使原件更耐用。
比例式线性输出,控温精确,精度0.3%符合各种负载要求。
整机采用铝合金,体积小散热效果佳,100%的引导风扇气流散热。
输入方式:4-20mA  DC1-5V  DC2-10V三种方式由P1 JUMP自由切换选择不需更换主机。
全系列加装高速保险丝及过热停止输出保护开关,保护电力调整器。
使用环境温度-10℃~45℃,湿度90%以下不结露。
PC板AC1 AC2端子输入电源电压AC200~240V。
10、主电源与PC板工作电压无相序先后关系,使用方便(50HZ~60HZ自动辨识)。
11、安装于密闭式控制箱内须有空气对流孔及冷却排风扇,如散热不良请低于70%功率使用,否则会造成电力控制器过热保护功能启动而停止输出。
12、工作中请不定时检查风扇的工作状态是否正常,如果不正常需排除风扇故障后再投入正常使用。
二、调整器使用说明
输入信号INPUT:       功能调整:
使用万用表测量+ -端子电阻      BIAS  ( VR4)      最小输出量
4~20mA      输入阻抗250Ω   MAX  (VR5)      最大输出量
DC1~5V   输入阻抗30KΩ       VR1  VR2  VR3均不需做调整
DC2~10V         输入阻抗12KΩ

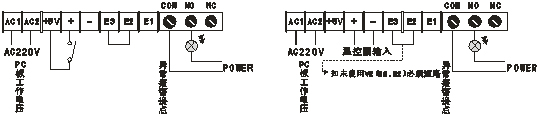

          (图一接点信号控制)              (图二 电压、电流信号控制)

(图三 电压、电流、输出由VR调整控制)
指示灯功能
PWL      PC板工作电源指示(主电源通电时亮)
IN        温控表输入信号(随温控表输出信号大小变化)
OUT      SCR输出指示(随SCR输出量大小变化)(零位闪烁)
ERR      故障指示(SCR超温)(SCR超温时亮,改善通风效果)
FB        故障指示(主电源异常)

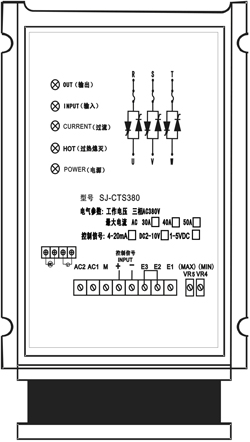

(图四  SCR系列产品面板示意及指示灯功能说明)

注意事项:
●建议使用前先用3只电灯泡(功率≥100W)星形接法(共点不接零)做负载调试正常再投入使用。
●控制箱需要有空气对流孔及冷却抽风扇,周围温度必须低于45℃
●选购时请考虑电源变动率(加大20%或者加大一级)
三、简易维修介绍
1、负载测试
   负载未接或者负载电流小于0.6A以下,SCR无法做正常工作。(负载务必大于0.6A)2、模块组正常判断(确认保险丝是正常状态下)将负载拆除

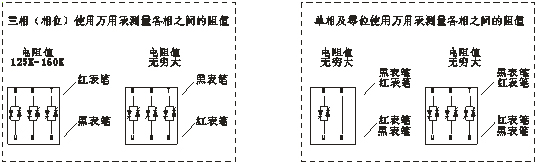

(图五 用万用表判断模块示意)

3、SCR无法关断,一直有输出,输出电流约在正常值的20-50%
●可能SCR面板(BIAS)电位器调动,请逆时针调到最小
●负载共线不可接零线或者接地 ,否则会造成SCR无法关闭而失去控制)
●使用万用表测量负载与机体是否短路

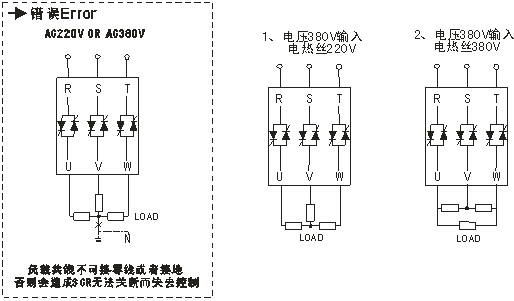

(图六 负载接线以及不同电压级的电热丝接线示意图)
4、SCR无输出,无电流
●面板(PWL)指示灯不亮。SCR无法工作,检查保险丝是否烧毁
●检查IN及OUT是否亮灯。如果未亮请检查+ -端子是否有信号输入。如4~20mA或者DC2~10V
●可能SCR面板(MAX)电位器调动。请顺时针调到最大或者E3 E2未短路
●ERR灯亮,停止输出。表示SCR超温。检查风扇是否正常运转或者改善控制箱通风系统。
●FB灯亮,停止输出。表示SCR保险丝烧毁,请检查负载是否存在短路或者接地造成,更换保险丝。
●安装时请正面朝上,使热气能往上散发。
5、PC板简易测试方法
●(R S T)三相送主电源(AC1 AC2接AC220V电压)
●面板(PWL)指示灯亮。测量端子排+5V与-之间有DC5V电压

(图七 PC板控制端子排示意)
●端子(M与+短路)(M3与M2短路)。IN灯及OUT灯亮
6、常见人为疏忽造成故障现象
●负载短路。造成保险丝烧断
安装完成请先用万用表测试负载是否平均,无短路现象、电压是否正确再送电测试。
三相(R S T)及负载(U V W)端子未拧紧造成故障
因为SCR为大电流产品。如果端子螺丝未拧紧导致的大电流拉弧将使电流增加数倍,从而造成端子、保险丝、模块等烧毁。
7、三相电流不平均
●关断电源,测量负载电阻,三相是否平均。如果负载三相不平均就会造成电流不平衡。
●三相电源电压不平均。是否用电尖峰或是发电机原因造成。
●SCR内部故障。可能有某一相晶闸管直通或者是无触发原因造成。遇此情况请与本公司联系。
