  • 产品详情

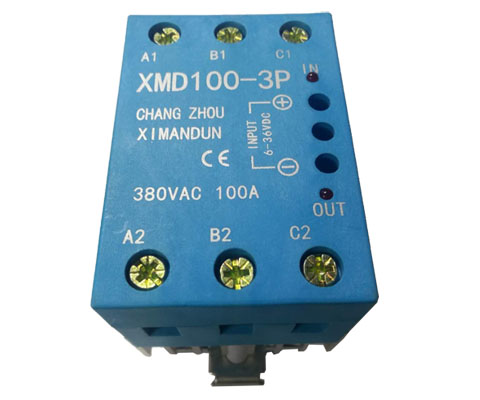

产品简介:XMDxx-3P系列三相固态继电器控制模块
 西曼顿系列三相固态继电器,内置导轨卡扣,体积小安装方便,采用可控硅代替传统触点作为切换装置,输入与输出之间采用光电隔离过零控制,是具有继电器特性无触点开关器件,有零电压开、零电压关的特点与传统继电器相比有对电网干扰小,寿命长、高可靠、速度快、无噪声、无火花、体积小等优点广泛应用于自动化控制系统、电炉温控、玻璃设备、轻工纺织、石油能源等领域。
参数型号
XMD40-3P
XMD80-3P
GJH100-3P
负载电流Max
40A
80A
100A
负载电压范围
20-500V
20-500V
20-500V
可控硅阻断电压Min
1000V
1000V
1000V
浪涌电流10msMax
400A
800A
1000A
过零电压Max
±15V(Peak)
±15V(Peak)
±15V(Peak)
通态压降Max
1.0V
1.2V
1.2V
断态漏电流Max
5mA
5mA
5mA
导通时间Max
10ms
10ms
10ms
关断时间Max
10ms
10ms
10ms
绝缘电阻Min
109Ω
109Ω
109Ω
热阻(结-壳)Max
0.25℃/W
0.25℃/W
0.25℃/W
绝缘电压Min
2500V
2500V)
2500V
频率范围
47/63Hz
47/63Hz
47/63Hz
工作温度
-20℃-70℃
-20℃-70℃
-20℃-70℃
控制电压范围
12-24VDC
12-24VDC
12-24VDC
输入电流
5-20mADC
5-20mADC
5-20mADC
导通电压
3VDC
3VDC
3VDC
关断电压
2VDC
2VDC
2VDC
   电磁兼容性
脉冲群抗扰度 IEC61000-4-4   2000V/100KHz
浪涌抗干扰度 IEC61000-4-4   2000V
产品简介:XMDxx-3K系列三相固态继电器控制模块
 西曼顿系列三相固态继电器,内置导轨卡扣及辅助触点方便代替普通交流接触器,内部采用可控硅无触点切换,输入与输出之间采用光电隔离过零控制,是具有继电器特性无触点开关器件,有零电压开、零电压关的特点与传统继电器相比有对电网干扰小,寿命长、高可靠、速度快、无噪声、无火花、体积小等优点广泛应用于自动化控制系统、电炉温控、玻璃设备、轻工纺织、石油能源等领域。
参数型号
     XMD40-3K     XMD80-3K    XMD100-3K
负载电流Max
40A
80A
100A
负载电压范围
20-500V
20-500V
20-500V
可控硅阻断电压Min
1000V
1000V
1000V
浪涌电流10msMax
400A
800A
1000A
过零电压Max
±15V(Peak)
±15V(Peak)
±15V(Peak)
通态压降Max
1.0V
1.2V
1.2V
断态漏电流Max
5mA
5mA
5mA
导通时间Max
10ms
10ms
10ms
关断时间Max
10ms
10ms
10ms
绝缘电阻Min
109Ω
109Ω
109Ω
热阻(结-壳)Max
0.25℃/W
0.25℃/W
0.25℃/W
绝缘电压Min
2500V
2500V)
2500V
频率范围
47/63Hz
47/63Hz
47/63Hz
工作温度
-20℃-70℃
-20℃-70℃
-20℃-70℃
控制电压范围
12-36VDC
12-36VDC
12-36VDC
输入电流
20-40mADC
20-40mADC
20-40mADC
导通电压
12VDC
12VDC
12VDC
关断电压
9VDC
9VDC
9VDC
   电磁兼容性
脉冲群抗扰度 IEC61000-4-4   2000V/100KHz
浪涌抗干扰度 IEC61000-4-4   2000V
注:常规产品为 直流输入控制,如客户需要交流输入控制产品,订货时需注明。
