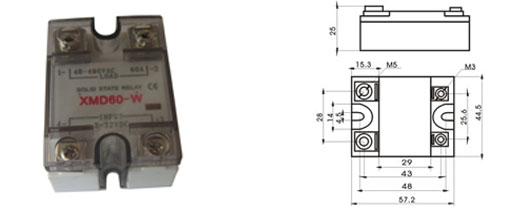

西曼顿单相交流系列固态继电器,采用可控硅代替传统触点作为切换装置,输入与输出之间采用光电隔离过零控制,内置上电保护电路,是具有继电器特性无触点开关器件,有零电压开、零电压关的特点与传统继电器相比有对电网干扰小,寿命长、高可靠、速度快、无噪声、无火花等优点,产品在电炉温控、橡塑机械、包装机械、石油化工、钢铁、制药、纺织等行业受得了应用
电性能表

型号
技术指标

XMD-10W

XMD20-W

XMD40-W

XMD60-W

XMD80-W

XMD100-W

XMD120-W







输
出
参

最大负载电流

10A(RMS)

20A(RMS)

40A(RMS)

60A(RMS)

80A(RMS)

100A(RMS)

120A(RMS)

负载电压范围

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

20-500V
(RMS)

浪涌电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

1000%
负载电流

过零电压

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

±15V
(Peak)

通态压降

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

<1.5V
(RMS)

断态漏电

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

<5mA
(RMS)

导通时间

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

关断时间

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

<10ms

绝缘电阻

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

>109Ω

绝缘电压

>2500V

>2500V

>2500V

>2500V

>2500V

>2500V

>2500V

频率范围

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

47/63Hz

输
入
参

控制电压范围

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

6-36VDC

输入电流

5-25mADC

5-25mADC

5-25mADC

5-25mADC

5-25mADC

5-25mADC

5-25mADC

临界导通电压

3VDC

3VDC

3VDC

3VDC

3VDC

3VDC

3VDC

关断电压

1 VDC

1 VDC

1 VDC

1 VDC

1 VDC

1 VDC

1 VDC
